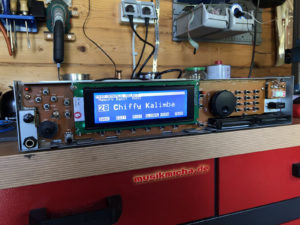

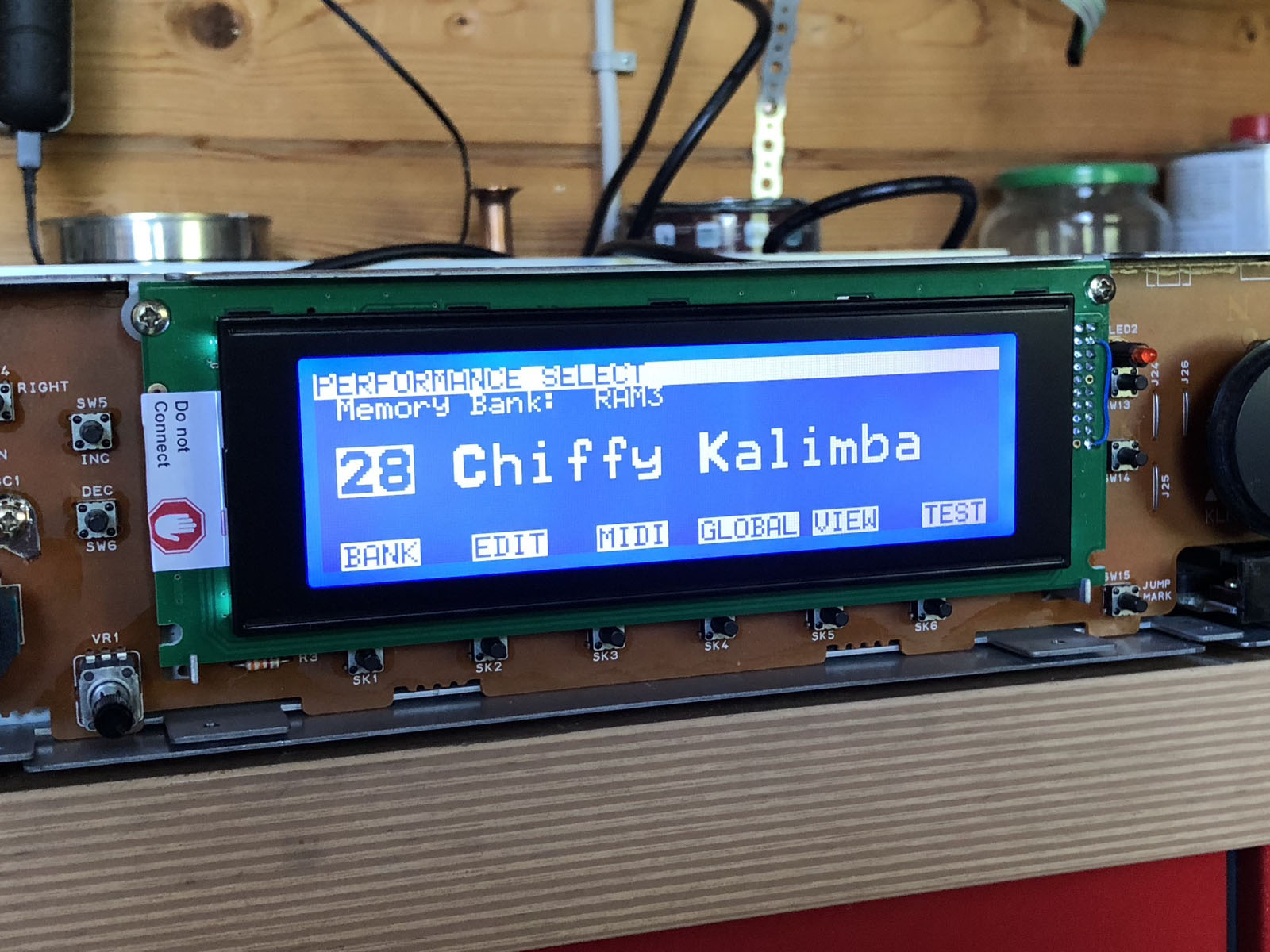

Korg Wavestation A/D mit LED beleuchtetem Display

Dieser Artikel bezieht sich auf den Bausatz von synth-parts-com. Nutzt bitte die Artikelsuche zum Auffinden des Bausatzes. Passende Suchbegriffe wären Korg, Wavestation, Display, LED. Besonders interessant für Leute ohne besondere elektrotechnische Kenntnisse, die aber trotzdem einen Lötkolben halten können.

…jetzt aber los!

Seit knapp einem Jahr gammelte bereits der Umbausatz für meine Wavestation in der Schublade rum. Das Ding funktioniert auch ohne Beleuchtung und überhaupt, man muss sich ja erstmal aufraffen für solch einen Eingriff. Vor einigen Tagen verabschiedete sich noch die Speicherbatterie und was liegt da näher, als den ganzen Klimmbimm direkt in einem Abwasch zu erledigen.
Dies wird keine Schritt für Schritt Anleitung! Das ihr das alte Display ausbauen und das Neue wieder einbauen müsst, sollte klar sein. Ebenso wie man das Gehäuse öffnet und am Ende auch den Flachstecker des neuen Displays in die entsprechende Buchse einsteckt.

Also… Lötklamotten rausgesucht und LOS!!

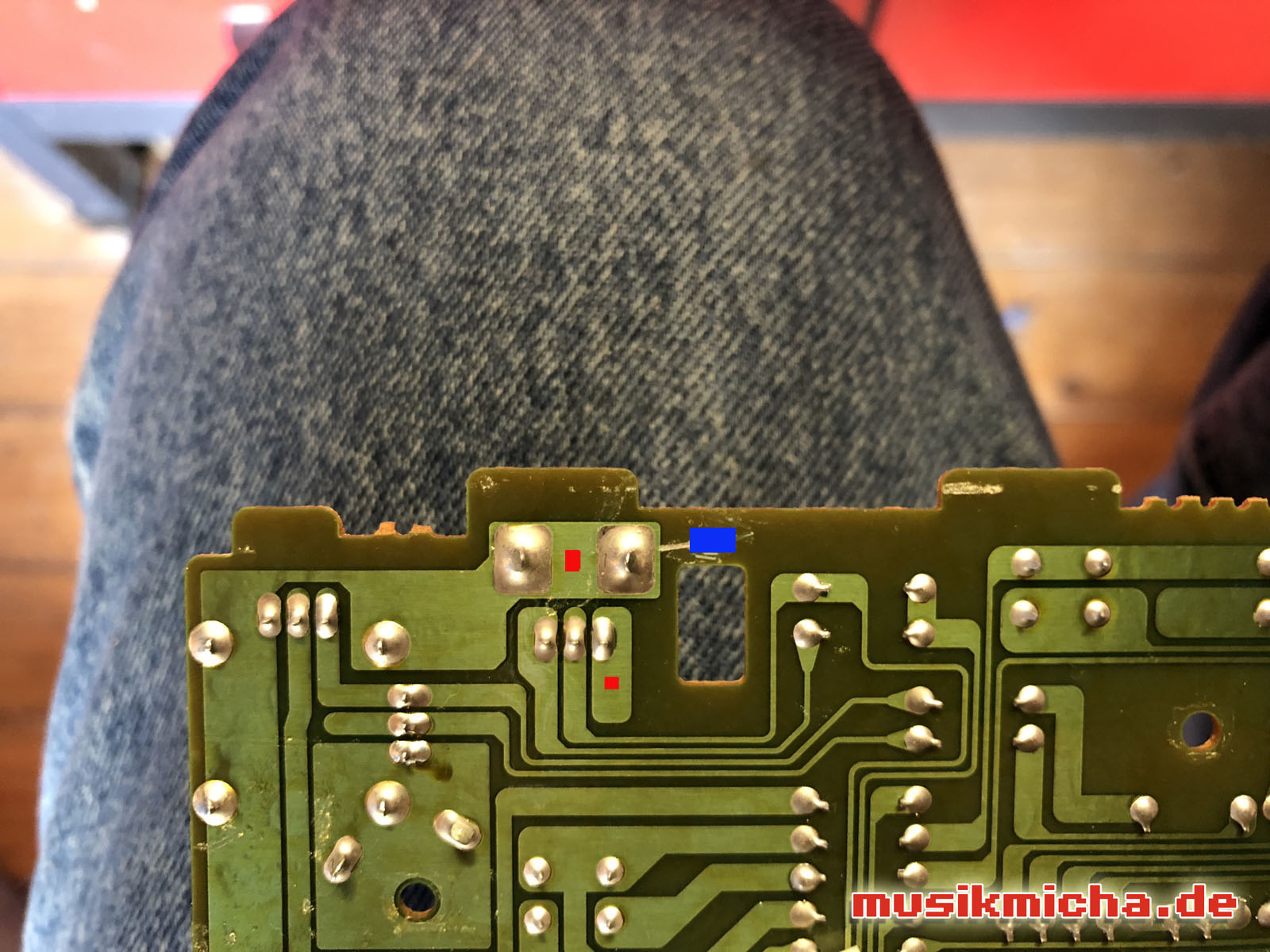

Zuerst nehmen wir uns die Platine des Bedienpanels vor. Lediglich eine Drahtbrücke muss eingelötet werden, damit sich auch beim neuen Display der Kontrast einstellen lässt. Die verläuft vom unbenutzten Beinchen des Kontrastpotis auf den Massekontakt der Platine. Mit Hilfe eines kleinen Schraubendrehers kratzt man etwas vom Schutzlack oberhalb der Kontaktflächen weg.  Im Bild weiter unten habe ich zwei mögliche Kratzflächen rot markiert. Im Prinzip kann man aber auch die beiden entsprechenden Lötstellen mit einem Draht verbinden. Aber wenn man mir sagt „…kratz´jetzt!“, dann kratze ich! Hier kann man jetzt die Kabelbrücke (bzw. Drahtbrücke) anlöten. Bzgl. des neuen Displays ist der Rest nur noch Steck und Schraubarbeit. An der Blau markierten Stelle müsst ihr übrigens nicht kratzen, da ist keine Kontaktfläche drunter ;-P

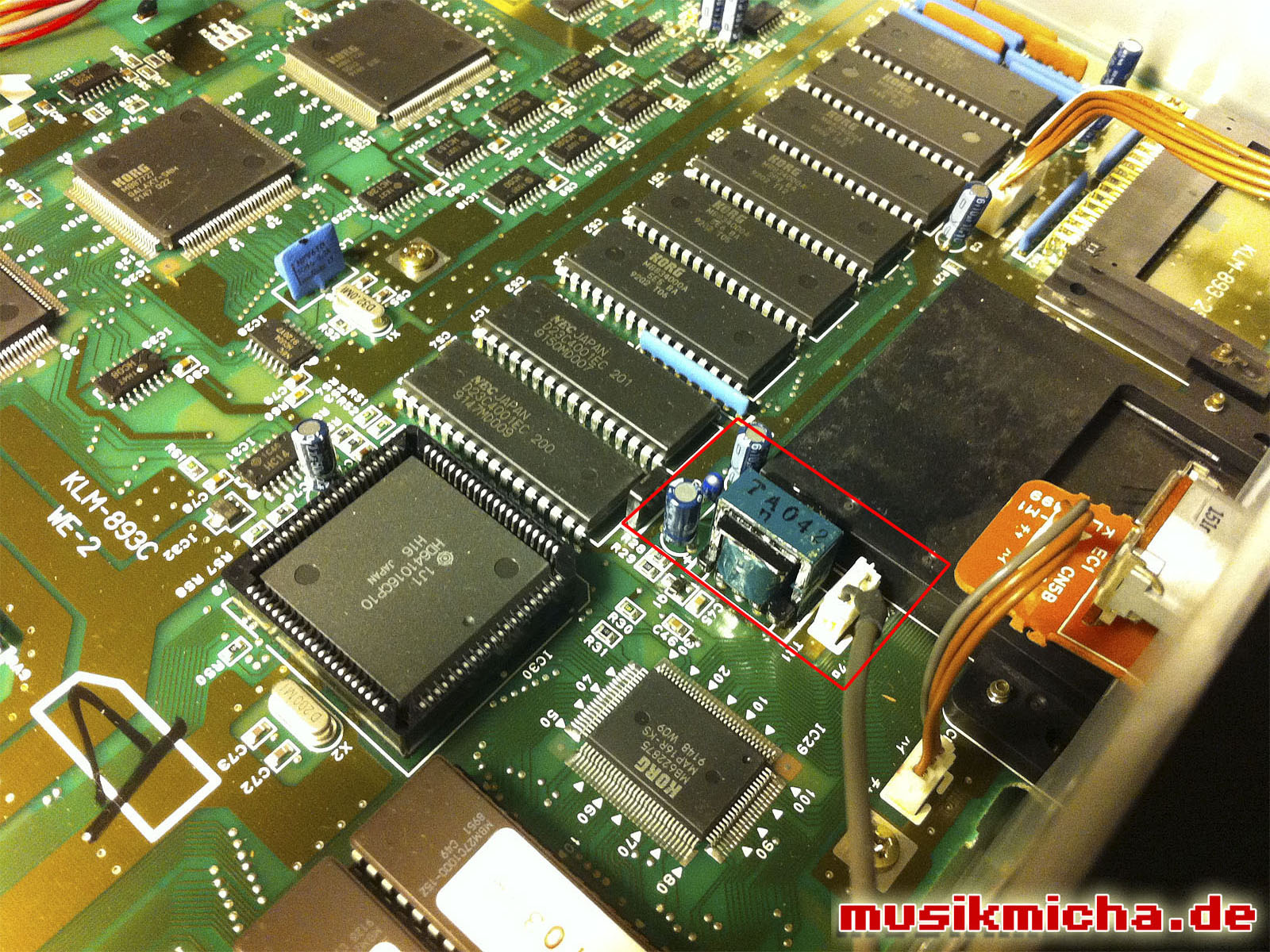

Jetzt muss man nur noch den alten Inverter außer Betrieb setzen, sonst fiept der fleißig weiter. Die entsprechenden Bauteile finden wir auf der Hauptplatine. Das heisst, Platine ausbauen und erstmal die Bauteile lokalisieren. Auf dem unteren Foto habe ich den Bereich rot eingerahmt, der uns interessiert. Das ganze besteht aus einem Transistor (Q1), einem Kondensator( C48) und dem Inverter selbst.

Es gibt zwei Möglichkeiten, den Inverter außer Betrieb zu setzen.

1. Man entfernt den Inverter von der Platine. So habe ich es gemacht, da er sowieso defekt war.
2. Ihr lötet den Transistor und den Kondensator aus und belasst den Inverter in der Platine. Der Vorteil ist, man kann das ganze auch wieder zurückbauen. Den passenden Inverter, der genau in die Platine passt, bekommst du nie wieder. Einen Transistor + Kondensator hat man schnell besorgt und eingebaut. Diese Methode habe ich selbst allerdings nicht ausprobiert!

Auf dem unteren Bild habe ich die Lage der Bauteile mal rot eingerahmt. Das Dicke Dings in der Mitte nervt und fiept. Direkt davor sitzt der Stecker für die Stromversorgung der alten Leuchtfolie, dahinter befinden sich Q1 und C48. Ein Detailfoto habe ich leider nicht, deshalb vorm rauslöten genau die Bezeichnungen lesen.

Die Stromversorgung für die neue Displaybeleuchtung  erfolgt über das Flachbandkabel. Die alte 2polige Verbindung zur Leuchtfolie entfällt logischerweise.  Der Stecker befindet sich direkt vorm Inverter und bleibt unbelegt.

Diese Anleitung bezieht sich speziell auf das Modell Wavestation A/D. Andere Versionen dieser Baureihe haben andere Platinennummern. Hier beschriebene Bauteile befinden sich auf anderen Platinen und haben andere Bezeichnungen.

Falls sich jemand diese Arbeiten nicht zutraut, der sollte es besser bleiben lassen. Zumal die Gebrauchtpreise von „Vintage“ Synthis in den letzten Jahren wieder stark angezogen haben, bekommt man eine funktionstüchtige Wavestation A/D selten unter 500€. Da lohnt es sich schon eher mal, ein paar Extra €uronen zu investieren, um sich die ganze Sache einbauen zu lassen.

Ich kann jedem Besitzer einer Wavestation diesen Einbausatz uneingeschränkt empfehlen. Allerdings übernehme ich keine Verantwortung für etwaige Fehler, die sich in diese Anleitung eingeschlichen haben könnten. Auch möchte ich diesen Beitrag als Ergänzung zur original Einbauanleitung verstanden wissen. Der Umbau erfolgt auf eigene Gefahr!  Im Zweifelsfall lasst euch die Sachen vom Fachmann einbauen.

Also dann, ich geh mal wieder klimpern!
